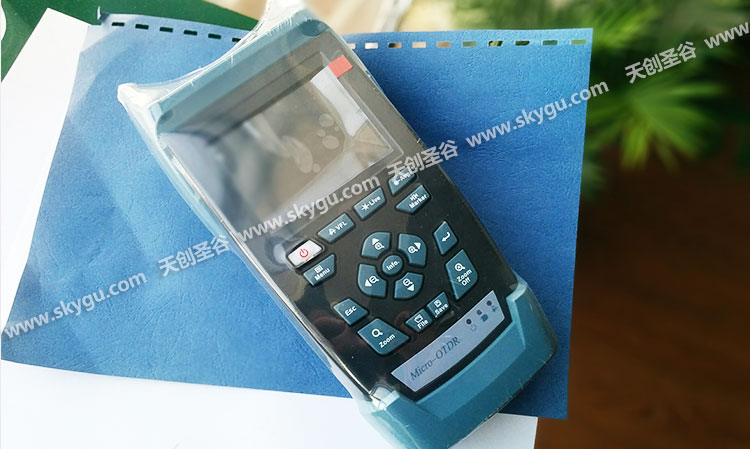

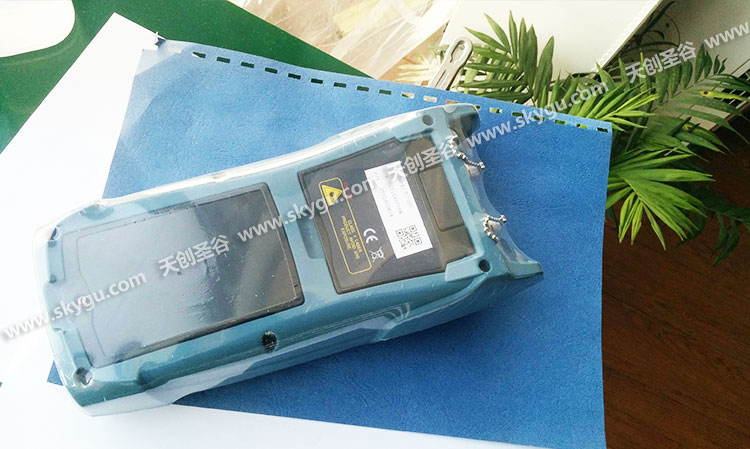

青島OTDR 天創TC-100 OTDR 光時域反射儀

產品詳情

TC-100系列 光時域反射儀




—針對接入網/FTTX和LAN/WAN 網絡測試而優化的緊湊、耐用、輕便的OTDR







F             產品優勢




ü        1310nm/1550nm波長，三種動態范圍可選；最大動態范圍可達32dB/30dB




ü        優化模式測試：




--針對網絡開通提供：高速測試模式




--針對網絡維護提供：精確測試模式




ü        頂級用戶友好性：智能一鍵式操作、即開即側




ü        10小時待機時間




ü        輕巧：0.9Kg




ü        USB接口，可輕松傳輸數據




ü        輕便、小巧、手持、便攜,卓越性價比




技術規范




?             TC-100系列







型號	TC-100A②			TC-100B②		TC-100C②
中心 波長（±20nm）	1310/1550nm			1310/1550nm		1310/1550nm
動態范圍(dB) ③	24/22			28/26		32/30
脈沖寬度	10ns、20ns、50ns、100ns、 300ns、1.0ms、 2.5ms、10ms、 20ms
事件盲區（m）④	2
衰減盲區（m）④	10
距離范圍（Km）	0.5至80		0.5至100		0.5至120
距離不確定度⑤	±（1 + 0.005 % x 距離 + 采樣分辨率）
損耗測量準確度	±0.05dB/ dB
OTDR其它參數				可視光源*
內存容量		1000條曲線		波長		650nm±20
光纖類型		單模光纖		輸出功率		<1dBm
顯示		3.5彩色液晶		標配接頭		FC/UPC

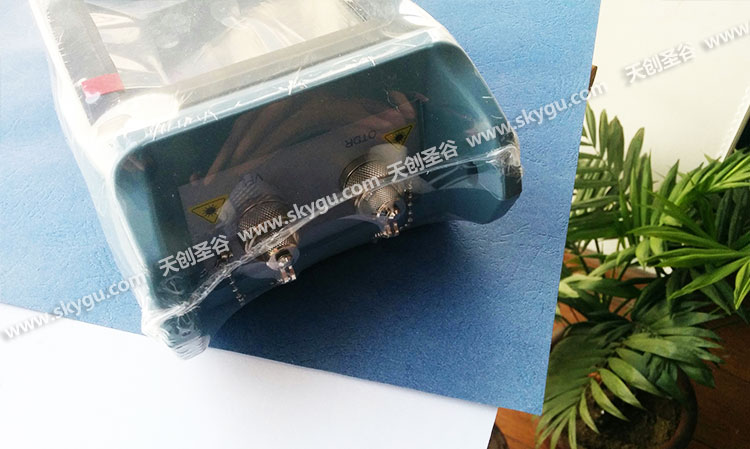

標配光接口		FC/SC/ST可選
其它
電池		充電電池
連續工作時間*		>10小時（根據Bellcore TR-NWT-001138）
尺寸（長×寬×高）		230mm×120mm×60mm
重量		0.9Kg




備注：①除非另行指明，所有規格對于23 °C ± 2 °C (73.4 °F ± 3.8 °F) 溫度范圍、帶FC/PC 連接器均有效。②常規配置




③SNR = 1 時最長脈沖和三分鐘平均值的典型動態范圍。④使用10ns脈沖，單模反射率低于–50dB 的典型盲區。⑤使用10ns脈沖，單模反射率低于–50 dB 的典型盲區。⑥不包括由于光纖折射率引起的不確定度。






主機：TC-100光時域反射儀




標配：




項目	名稱	數量
	AC/DC電源適配器	1
	產品合格證	1
	用戶手冊	1
	光盤(內含模擬分析軟件)	1
	儀器專用工程包(含背帶)	1
	FC光法蘭盤	2
	USB接口線	1









標準模塊：TC-100掌上型光時域反射計可選購的模塊如下表




訂購編號	工作波長	測試光纖類型	動態范圍
TC-100A-2422	(1310nm/1550nm)±20nm	SMF(單模)	24/22dB
TC-100B-2826	(1310nm/1550nm)±20nm	SMF(單模)	28/26dB
TC-100C-3230	(1310nm/1550nm)±20nm	SMF(單模)	32/30dB
