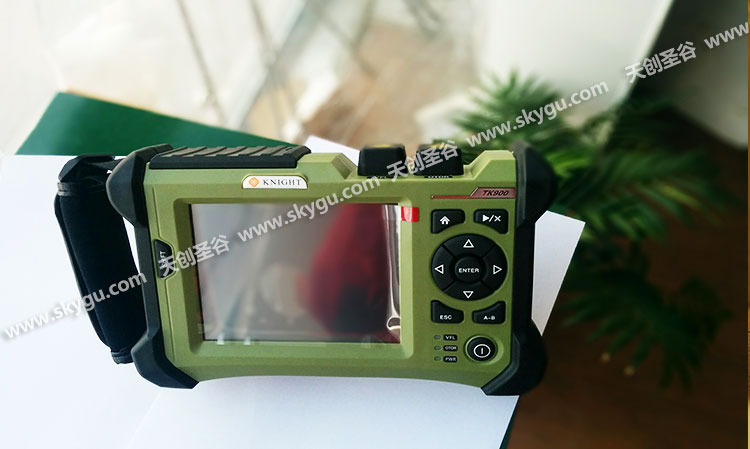

騎士TK900 光時域反射儀

產品詳情

TK-900  OTDR儀表：

• 全面光纖測試應用，提供多波長選擇：
單模：1310/1490/1550/1625nm（帶濾波器），最大40dB 多模：850/1300nm，18/22dB
• 理想的LAN/WAN/FTTx 認證和故障解決工具，可提供FTTx在線測試，并且可識別分路器和光纖末端。
• 高效人機界面，掌上型觸摸屏設計，操作直觀，使用簡便，攜帶方便。
• 優化的供電設計：內置大容量鋰充電電池，待機時長超過8小時。
• Bellcore文件格式（.sor），大于10000條跡線存儲。
• CE、FCC、IS09001 認證。
• 通信光檢測：可有效保護測試儀表和通信設備。
• 連接狀態檢測：及時了解連接頭的連接狀況，使操作者能在最佳環境下進行測量。
• 靈活的測量模式切換：可通過快捷按鍵操作實現實時測量模式和平均測量模式的切換。
PC端軟件:
• 可瀏覽和分析所測試跡線文件。
• 顯示測量跡線、事件列表、測量參數、測量結果等數據信息。
• 輕松實現批量修改、批量打印的功能。
• 基于Windows PC機的軟件可以在PC機上對測試跡線進行分析/編輯，也可根據用戶需求生成不同形式的測試報告。
• 提供靈活多樣的打印模式：單頁單跡線打印模式、批量打印模式、單頁多跡線打印模式、多波形顯示打印模式。提供對打印選項和頁面設置的個性選擇。
• 波形差異對比功能：在波形窗口中，可實現在同一窗口同時打開多個波形，波形間的差異在同一窗口顯示出來，可以更容易地比較諸如光纖老化原因所造成的參數改變。
• 整個界面顯示非常直觀，操作簡單，毋須使用說明書即可上手操作。
TK-900 OTDR技術參數

技術規格1

波長(nm)

850/1300

1310/1550

1310/1490/1550

1625

動態范圍(dB)2

23/21

32/30

34/32

36/34

38/36

34/32/32

38/36/36

304

325

344

365

脈沖寬度(ns)

5、20、40、80、160、320、640、1280

5、20、40、80、160、320、640、1280、2560、5120、10240、20480

事件盲區(m)3

2m

2m

衰減盲區(m)3

9m

9m

線性度(dB/dB)

±0.05 dB/ dB

損耗閾值(dB)

0.05

損耗分辨率(dB)

0.01

采樣分辨率(m)

0.125至8

采樣點

32K

距離不確定度(m)

±(1 m + 5×10-5×距離+取樣間距)

距離范圍(km)

0.3至200

典型實時刷新時長(s)

0.2

跡線存儲容量

SD卡（2G）,＞10000條

測量時長

用戶自定義，5秒、10秒、15秒、30秒、1分鐘、2分鐘、3分鐘可選

一般規格

接口類型

尺寸（H×W×D)

150×235×66

光接口

FC/UPC(PC、APC可選)

重量

1.5kg

數據接口

USB接口、SD卡接口

溫度

運行溫度 -10℃至50℃

存儲溫度-40℃至70℃

可視故障定位VFL

相對濕度

0%至95%（非冷凝）

波長

650nm

電源

鋰電池；連續工作時間≥8小時

輸出功率(dBm)

≥-3

保修期

12個月

測試最遠距離

5km

備注：1、技術規格描述了用典型PC型連接器進行測量時儀器的保證性能。不考慮由于光纖折射率導致的不確定度。2、動態范圍是在最大脈沖寬度、平均時間3分鐘條件下測得的數據。動態范圍是在100km/10240ns/3min條件下測得的數據。 3、盲區測量條件：反射事件在4Km以內,反射強度﹤-35dB,用最小的脈寬進行測量。 4、帶濾波器下測得的動態范圍。 5、不帶濾波器下測得的動態范圍。

標配：

項目	名稱	數量
	OTDR主機	1
標配附件	電源線	1
	AC/DC電源適配器	1
	產品合格證	1
	讀卡器	1
	SD卡4G	1
	光盤(內含模擬分析軟件)	1
	儀器專用尼龍帆布軟包	1
	儀器背帶	1
