一眼就能看懂測試結果的OTDR
創建時間： 閱讀次數：100
傳統OTDR雖然可以分析光纖鏈路的當前綜合性能，但是很多用戶覺得測量結果看起來很麻煩，在這里給大家介紹一款具備智能光眼鏈路分析功能的，TC200-Smart OTDR，真正是老嫗皆可讀懂的傻瓜式測量設備！
1.打破傳統！一眼分析出數據
具備智能鏈路分析功能的OTDR，最大的特點就是可以直接讀取光纜/光纖長度、衰耗，可自動完成測試，并生成客觀的通過/失敗結果。
用傳統OTDR和新款智能帶光眼鏈路功能的OTDR的測試結果對比一下，哪款的結果更直觀是顯而易見的！

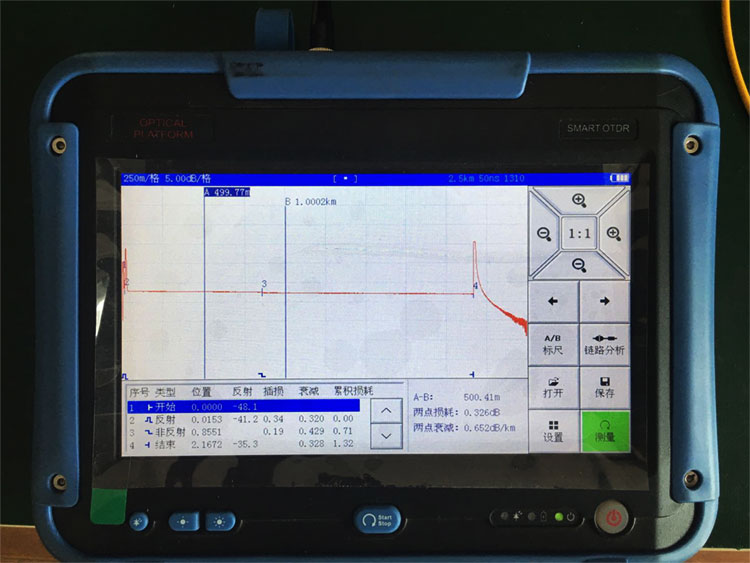

上圖為傳統OTDR測試結果

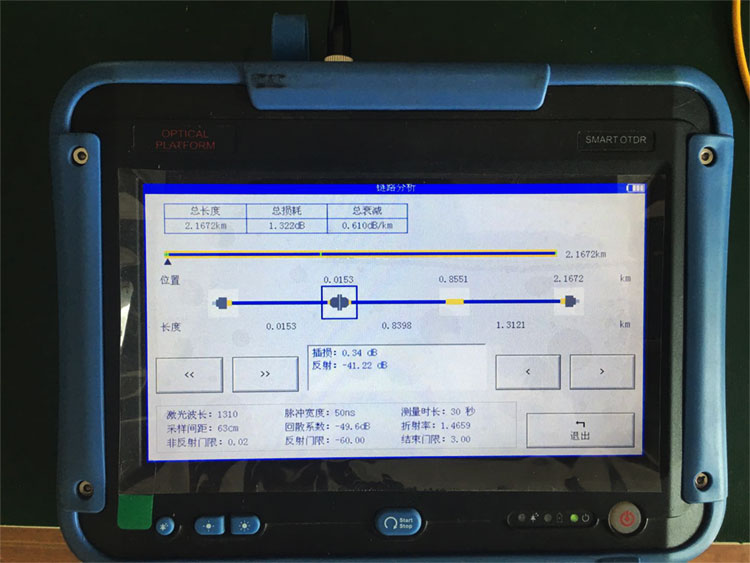

上圖為帶智能鏈路分析功能的OTDR測試結果，連接器\熔接頭輕松識別。

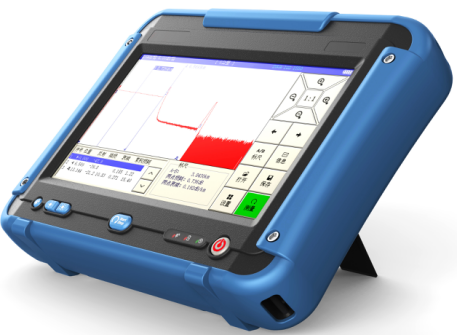

2、外觀和配置：
技術規范
- TC-200系列
| 型號 | TC-200-24 ② | TC-200-28 ② | TC-200-32 ② | TC-200-35 ② |
|---|---|---|---|---|
| 中心波長(±20nm) ③ | 1310/1550 | |||
| 動態范圍(dB) | 24/22 | 28/26 | 32/30 | 35/33 |
| 脈沖寬度 | 10ns、20ns、50ns、100ns、 300ns、1.0s、 2.5s、10s、 20s | |||
| 事件盲區（m）④ | 2 | |||
| 衰減盲區（m）④ | 10 | |||
| 距離范圍（Km） | 0.5至80 | 0.5至100 | 0.5至150 | |
| 距離不確定度⑤ | ±（1 + 0.005 % x 距離 + 采樣分辨率） | |||
| 損耗測量準確度 | ±0.05dB/ dB | |||
| 內存容量 | 1000條曲線 | |||
| 光纖類型 | 單模光纖 | |||
| 液晶尺寸 | 7英寸增強電容觸摸屏 | |||
| 電容屏觸摸次數 | >1000萬次 | |||
| 標配光接口 | FC/SC/ST可選 | |||
| 可視光源* | ||||
| 波長 | 650nm±20 | |||
| 輸出功率 | <1dBm | |||
| 標配接頭 | FC/UPC | |||
| 其它 | ||||
| 電池 | 鋰電池 | |||
| 連續工作時間* | >10小時（根據Bellcore TR-NWT-001138） | |||
| 尺寸（長×寬×高） | 210mm×160mm×45mm | |||
| 重量 | 0.98Kg | |||
備注：①除非另行指明，所有規格對于23 °C ± 2 °C (73.4 °F ± 3.8 °F) 溫度范圍、帶FC/PC 連接器均有效。②常規配置 ③SNR = 1 時最長脈沖和三分鐘平均值的典型動態范圍。④使用10ns脈沖，單模反射率低于–50dB 的典型盲區。⑤使用10ns脈沖，單模反射率低于–50 dB 的典型盲區。⑥不包括由于光纖折射率引起的不確定度。

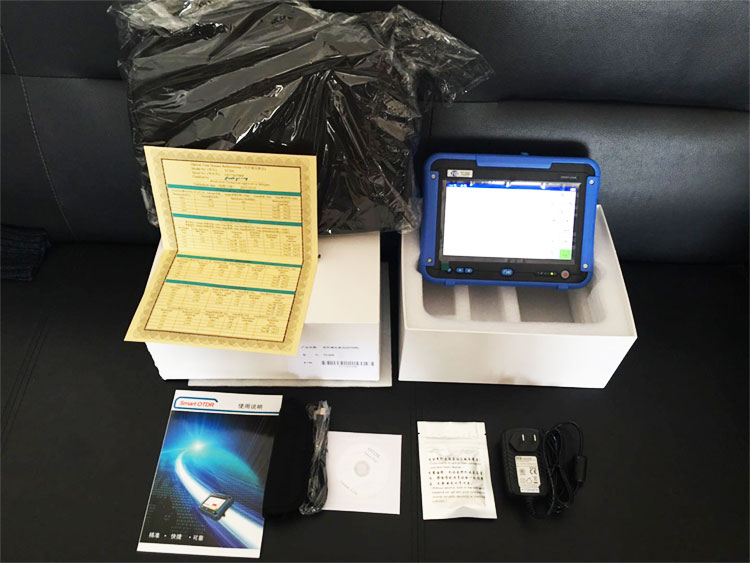

訂貨信息：
標配：
TC-200光時域反射儀主機1臺
AC/DC電源適配器1個
USB線1條
儀表校準證書1份
用戶手冊1份
此款新品不僅光功能先進，體積更是小巧便攜，7寸觸摸屏曲線清晰直觀，是您維護線路的最好幫手。
